Titanová tyč – flexibilní a vysoce pevný kov pro vaše potřeby

Proč titanová tyč předčí konvenční kovy

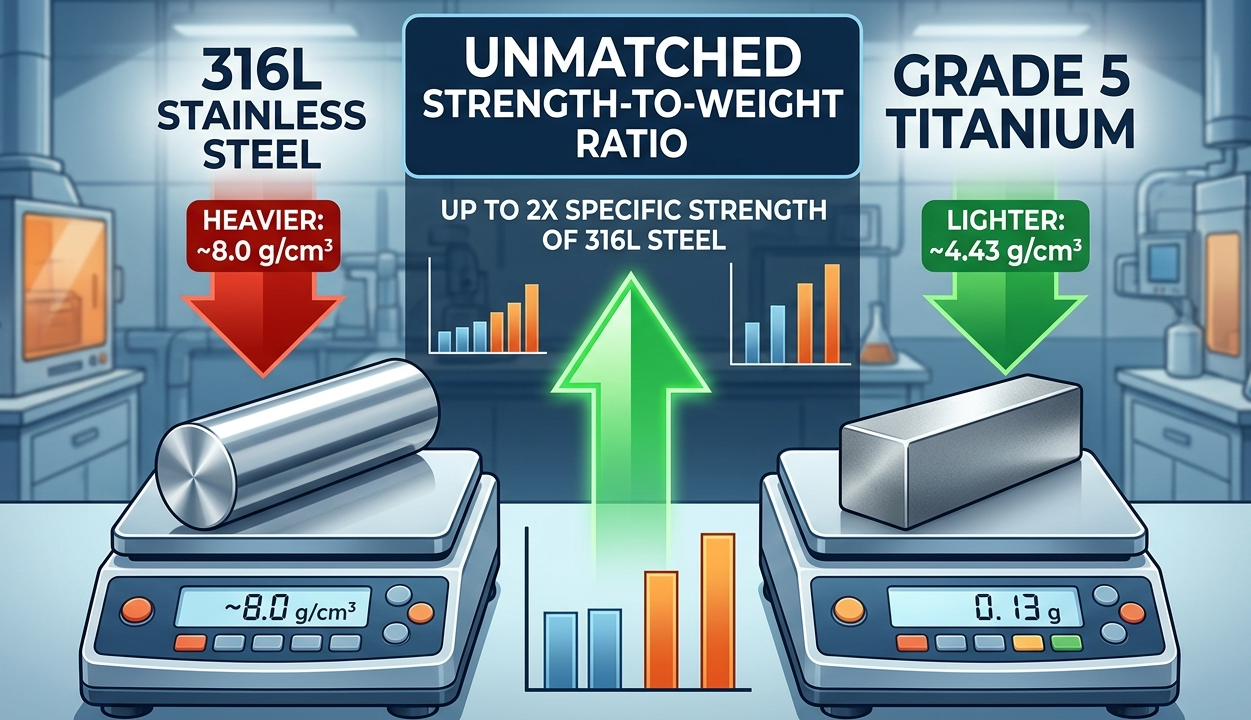

Titanová tyč poskytuje bezkonkurenční poměr pevnosti k hmotnosti – až dvojnásobný oproti nerezové oceli 316L – a zároveň odolává korozi v mořské vodě, chlóru a tělních tekutinách. Zda je aplikace certifikována pro letecký spojovací materiál ASTM B348 , ortopedický implantát řídí ASTM F136 a ISO 5832-3 nebo pouzdro pro hlubinnou zátěž určenou pro hloubku 6 000 m, titanová tyč poskytuje strukturální integritu, které se při srovnatelné hmotnosti nemůže rovnat žádný jiný komerčně životaschopný kov.

Tato příručka obsahuje mechanická data, srovnání jednotlivých tříd, aplikace specifické pro odvětví, úvahy o obrábění a odpovědi na nejnaléhavější otázky týkající se nákupu – takže inženýři a kupující mohou specifikovat správnou tyčovou zásobu již od první objednávky.

Klasifikace materiálů a klíčové třídy

Titanové tyčové zásoby jsou zařazeny do komerčně čisté (CP) třídy a třídy slitin titanu . Čtyři stupně CP (1.–4. stupeň) se liší pouze obsahem kyslíku a železa; třídy slitin zavádějí prvky jako hliník a vanad pro konstrukci specifických mechanických profilů.

Stupeň 1 – Maximální tvarovatelnost

Konečná pevnost v tahu (UTS): minimálně 240 MPa; Mez kluzu: minimálně 170 MPa; Hustota: 4,51 g/cm³. Stupeň 1 bar, řídí se ASTM B348 Třída 1 , je nejměkčí třída CP. Upřednostňuje se pro plechy potrubí odsolovacích zařízení, vložky chemických reaktorů a architektonické obklady, kde je požadováno tváření za studena.

Stupeň 2 – Univerzální pracant

UTS: minimálně 345 MPa; Mez kluzu: minimálně 275 MPa; Tažnost: minimálně 20 %. Nejvíce skladovaná třída CP. Aplikace zahrnují pobřežní podmořské výměníky tepla, lodní vrtulové hřídele a vybavení pro elektrochemické zpracování. ASTM B348 Třída 2 a ISO 9001 certifikace mlýnů jsou staardními požadavky.

Stupeň 4 – CP Titan s nejvyšší pevností

UTS: minimálně 550 MPa; Mez kluzu: minimálně 483 MPa. Používá se v součástech chirurgických implantátů a vysokotlakých chemických potrubích, kde je nutné se vyhnout legování prvků z důvodu biologické kompatibility nebo koroze.

Stupeň 5 (Ti-6Al-4V) – Zlatý staard pro letectví a kosmonautiku

UTS: minimálně 950 MPa; Mez kluzu: minimálně 880 MPa; Hustota: 4,43 g/cm³; Mez únavy (10⁷ cyklů): ~620 MPa. Alfa-beta slitina obsahující 6 % hliníku a 4 % vanadu. Spravuje ASTM B348 Třída 5 pro průmyslový bar a AMS 4928 pro letectví a kosmonautiku. Dominuje výkovkům lopatek turbín, konstrukčním rámům letadel, ramenům zavěšení závodních vozů a ortopedickým dříkům pro vysoké cykly.

2. třída3 (Ti-6Al-4V ELI) – Implant-Grade Refinement

UTS: minimálně 860 MPa; Mez kluzu: minimálně 795 MPa; Obsah kyslíku < 0,13 % hmotn. Chemie s extra nízkým intersticiálním účinkem (ELI) snižuje kyslík, dusík a železo pro zlepšení lomové houževnatosti a odolnosti proti únavě v prostředí s cyklickým zatížením. Povinná norma pro nosné ortopedické implantáty: ASTM F136 a ISO 5832-3 . Používá se ve femorálních kyčelních dřících, páteřních mezitělových klecích a dentálních opěrných tyčích.

Stupeň 7 (Ti-0,2Pd) – Vynikající chemická odolnost

Přídavek palladia (0,12–0,25 %) dramaticky snižuje rychlost koroze v redukčních kyselinách, jako je chlorovodíková a sírová. Upřednostňuje se pro zařízení pro chemické procesy, kde by stupeň 2 trpěl štěrbinovou korozí. Spravuje ASTM B348 Třída 7 .

Údaje o mechanickém výkonu: Titanová tyč vs. nerezová ocel 316L

Níže uvedená tabulka umožňuje přímou substituční analýzu. Všechny hodnoty titanu odkazují na žíhanou tyč podle ASTM B348; Hodnoty 316L odkazují na žíhanou tyč ASTM A276.

Klíčové s sebou: Titanová tyč třídy 5 dosahuje specifické pevnosti 3,5× vyšší než nerezová ocel 316L při hmotnosti o 45 % nižší na jednotku objemu – rozhodující výhoda pro konstrukce s kritickou hmotností.

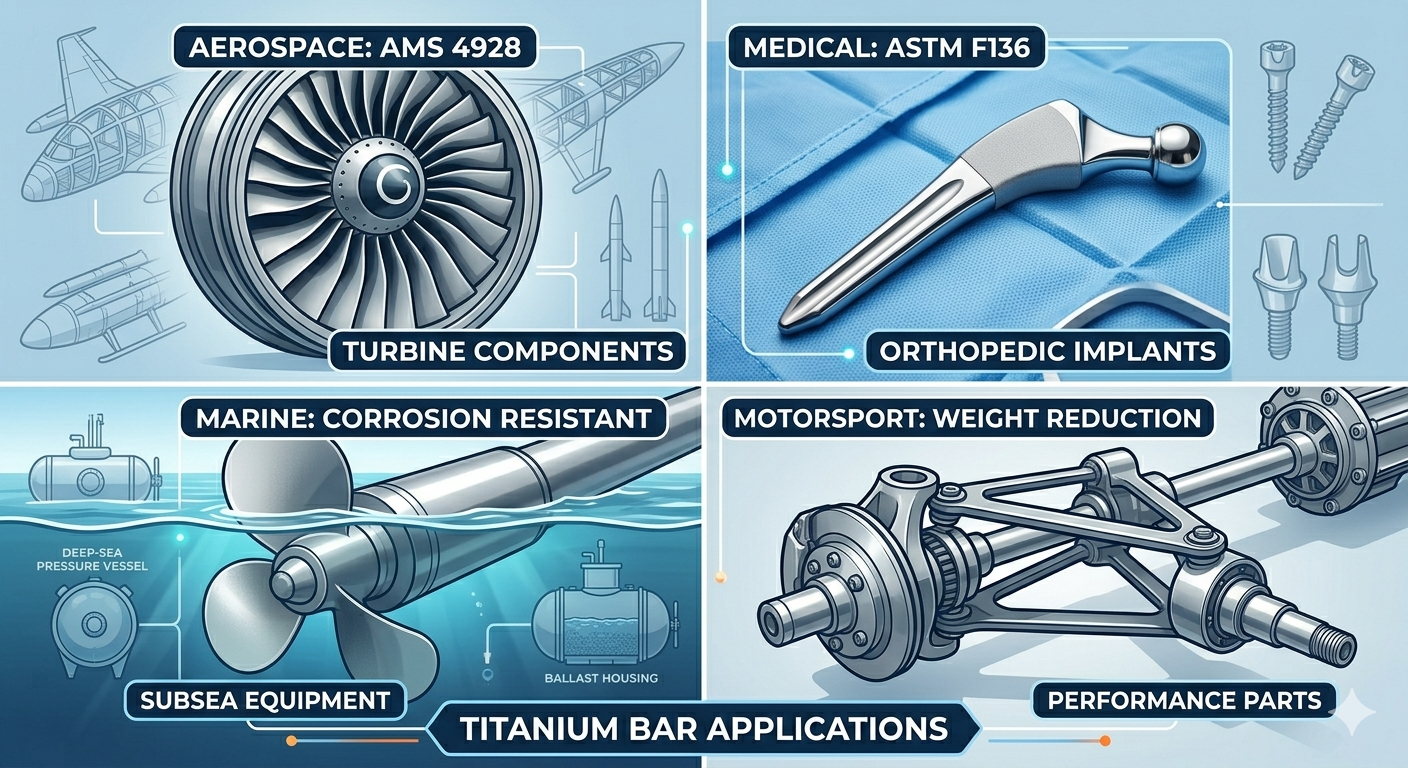

Průmyslově specifické aplikace a řídící standardy

Letectví a obrana

Titanová tyč tvoří přibližně 15–20 % konstrukční hmotnosti komerčních letadel nové generace. Mezi kritické aplikace patří:

• Upevňovací prvky a šrouby draku letadla (třída 5, AMS 4928 , série NAS 1352) — výměna ocelových šroubů za třetinovou hmotnostní penalizaci
• Kompresorové výkovky a turbine blade root bars ( AMS 4928 / AMS 4965 ) dimenzované do 315 °C nepřetržitě
• Kryty hydraulického pohonu a landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hypersonické tyče draku rakety (stupeň 5 nebo Beta-C, ASTM B348 Třída 19 )

Lékařské a ortopedické implantáty

Schopnost osseointegrace titanu – přímá vazba na živou kost bez rozhraní vláknité tkáně – jej činí nenahraditelným v nosných implantátech. Stupeň 23 bar ( ASTM F136, ISO 5832-3 ) je pověřen pro:

• Stehenní kyčelní stonky a acetabular shell blanks — machined from 50–80 mm diameter bar
• Spinální pedikulární šrouby a interbody cage frames — torque-critical thread roots require tight fatigue data
• Opěrné tyče zubního implantátu frézováno CAD/CAM systémy — Grade 4 nebo 23. třída per ISO 10271
• Traumatizační dlahy a intramedulární hřeby — kde je nezbytná kompatibilita s MRI (neferomagnetická).

Námořní a podmořské inženýrství

Korozní rychlost titanové tyče v mořské vodě je efektivní 0,025 mm/rok —oproti 0,5–1,5 mm/rok u 316L — což umožňuje 25leté bezúdržbové servisní cykly. Klíčové použití:

• Spojovací tyče hlubokomořské tlakové nádoby a balastní nádrže jmenovitý na 600 bar (hloubka 6 000 m) s použitím stupně 5 bar na ASTM B348
• Výkovky hřídele vrtule pro námořní plavidla — Stupeň 2 poskytuje odolnost proti korozi bez obětních anod
• Trubkové plechy výměníků tepla v odsolovacím zařízení ve třídě 2 os ASTM B348 a ASME SB-348
• Kořenové šrouby lopatek přílivové turbíny a mooring anchor pins in Grade 5

Chemické zpracování a energetika

V chlor-alkalických závodech a reaktorech mokré chemie předčí titan Hastelloy při nižších nákladech na jednotku objemu. Mezi konkrétní aplikace patří:

• Nosiče elektrod elektrolytických článků — Stupeň 1 bar pro maximální vodivost a tvarovatelnost
• Šachty reaktoru na kyselinu dusičnou a kyselinu octovou — Stupeň 2 bar, provozní teplota do 250 °C
• Hřídele čerpadla kyseliny chlorovodíkové — Třída 7 (Ti-0,2Pd, ASTM B348 Třída 7 ), kde je způsob poruchy štěrbinová koroze s redukčními kyselinami
• Upevňovací prvky kontejnerů pro skladování jaderného odpadu — Stupeň 12 (Ti-0,3Mo-0,8Ni) pro kombinovanou pevnost a odolnost proti redukčním kyselinám

Motorsport a vysoce výkonný automobil

Předpisy Formule 1 povolují titan ve sloupcích zavěšení, hřídelích převodovky a upevňovacích prvcích kol, kde se úspora hmotnosti přímo promítá do času na kolo. Třída 5 tyč obrobena na AMS 4928 poskytuje a 40% snížení hmotnosti přes ekvivalentní ocelové součásti bez ztráty únavové životnosti na prahu 10⁷-cyklu.

Standardní rozměry a specifikace nákupu

Titanová tyč je k dispozici v kulatých, šestihranných, čtvercových a plochých (obdélníkových) profilech. Následující tabulka shrnuje standardní skladové rozměry a rozhodující specifikace.

Možnosti povrchové úpravy zahrnují: za tepla válcované bez vodního kamene (HRD) , za studena tažené jasně žíhané (CDBA) a broušené bez středu (tolerance ±0,05 mm). Letecký a kosmický průmysl a lékařské aplikace obvykle vyžadují bezhroté broušené tyče s návazností na certifikát mlýna na číslo tepla.

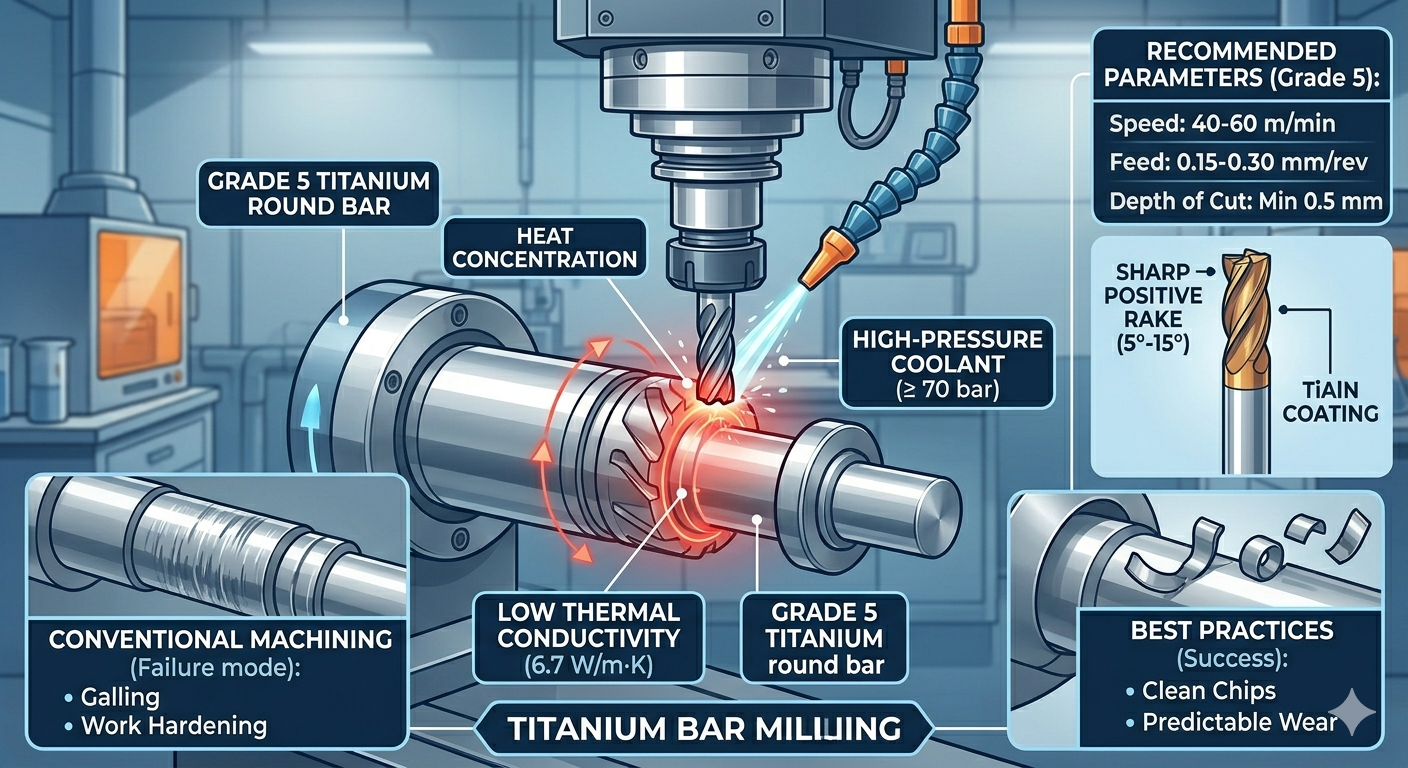

Obrábění titanové tyče: Výzvy a osvědčené postupy

Nízká tepelná vodivost titanu ( 6,7 W/m·K pro stupeň 5 , oproti 16,3 W/m·K pro 316L) způsobuje, že se teplo koncentruje na řezné hraně, spíše než aby se rozptylovalo třískou. Bez správných procesních parametrů vedou narůstající břity, mechanické zpevnění a odírání nástroje k rychlému selhání břitové destičky a vyřazení rozměrů.

Doporučené parametry soustružení pro tyč třídy 5

• Rychlost řezání: 40–60 m/min (břitová destička s povlakem z tvrdokovu nebo s povlakem TiAlN, ISO K10–K20)
• Rychlost podávání: 0,15–0,30 mm/ot, aby se zachovalo lámání třísek a zabránilo se tření
• Hloubka řezu: Minimálně 0,5 mm pro řezání pod mechanicky zpevněnou vrstvou z předchozích průchodů
• Chladicí kapalina: Je povinné vysokotlaké zaplavení chladicí kapaliny s tlakem ≥ 70 barů namířené do oblasti řezání
• Geometrie nástroje: Ostrý pozitivní sklon (5°–15°) pro minimalizaci řezné síly a tvorby tepla

Poznámky k frézování a vrtání

Pro frézování Bar třídy 5, sousledné frézování (konvenční: vyhnout se) s 3–5břité stopkové frézy s povlakem TiAlN při rychlosti povrchu 60–80 m/min udržuje životnost nástroje nad 30 minut na břit. Vrtání vyžaduje chladicí kapalinu skrz vřeteno; cykly peck-driving s 1× průměrem peck-vrtání zabraňují upnutí třísky a tepelnému zadírání v hlubokých dírách.

Třídy CP (1.–2. stupeň) stroj přibližně o 30 % snadněji než 5. třída kvůli nižší pevnosti, ale jejich gumovitá povaha stále vyžaduje ostré nástroje a pozitivní kontrolu třísek.

Požadavky na zajištění kvality a certifikaci

Nákup titanové tyče pro kritické aplikace musí specifikovat následující dokumentační řetězec, aby byla zajištěna sledovatelnost a soulad:

1. Osvědčení o zkoušce frézy (MTC) podle EN 10204 3.1 nebo 3.2 — chemické složení a výsledky mechanických zkoušek s dohledatelným tepelným číslem
2. Prohlášení o shodě ASTM B348 nebo AMS 4928 — potvrzení shody se specifikací pro příslušnou třídu
3. Zpráva o ultrazvukovém testování (UT). — povinné pro letecké tyče o průměru > 50 mm podle AMS 2631 / ASTM E2375
4. Chemická analýza (OES nebo ICP) — ověření obsahu kyslíku pro ELI stupně 23 (≤ 0,13 % hmotn.) podle ASTM F136
5. Certifikát systému managementu jakosti ISO 9001:2015 / AS9100D z továrny – vyžaduje většina výrobců OEM v letectví a medicíně úrovně 1
6. REACH / RoHS prohlášení pro stupeň 7 (obsah palladia vyžaduje zveřejnění konfliktních minerálů v dodavatelských řetězcích EU)

Průvodce výběrem třídy podle aplikace

Často kladené otázky

Q1: Jaký je rozdíl mezi titanovou tyčí stupně 5 a stupně 2 a jak si mohu vybrat?

Grade 2 je komerčně čistý titan: žádné legující prvky, UTS 345 MPa , vynikající odolnost proti korozi a snadná tvarovatelnost za studena. Je to cenově výhodná volba pro zařízení pro chemické procesy, námořní výměníky tepla a lékařské nástroje, které nenesou strukturální zatížení. Stupeň 5 (Ti-6Al-4V) je slitina alfa-beta s UTS 950 MPa —téměř 3× pevnější — ale stojí o 20–30 % více na kilogram a podstatně hůře se opracovává. Stupeň 5 zvolte vždy, když je komponenta nosná, kritická z hlediska únavy nebo je třeba minimalizovat hmotnost. Stupeň 2 zvolte, pokud je primárním faktorem odolnost proti korozi a mechanické zatížení je nízké.

Q2: Proč je obtížné obrábět titanovou tyč ve srovnání s nerezovou ocelí?

Kombinace tří vlastností činí titan náročným: (1) Nízká tepelná vodivost (6,7 W/m·K) znamená, že teplo nemůže unikat přes třísku – hromadí se na špičce nástroje a urychluje opotřebení; (2) Vysoká chemická reaktivita při zvýšené teplotě způsobí, že se titan přivaří (gall) na řeznou hranu, čímž vznikne nahromaděná hrana; (3) Otužování práce —povrch tvrdne při každém průchodu, takže další průchod musí řezat pod touto vrstvou. Správné řízení řezné rychlosti (≤ 60 m/min), vysokotlaké chladicí kapaliny (≥ 70 bar), ostré nástroje s pozitivním sklonem a minimální hloubka řezu 0,5 mm řeší všechny tři problémy a poskytuje předvídatelnou životnost nástroje.

Otázka 3: Je titanová tyčinka skutečně biokompatibilní? Jaké normy to potvrzují?

Ano. Titan tvoří stabilní, inertní vrstvu oxidu TiO₂, která zabraňuje uvolňování iontů do tkáně. Desítky let klinických důkazů potvrzují zanedbatelnou cytotoxicitu a žádné zprávy o systémové alergické reakci – na rozdíl od slitin obsahujících nikl. Pro dodržování předpisů se biokompatibilita řídí podle ISO 10993-1 (biologické hodnocení zdravotnických prostředků) a ISO 10993-5 (testování cytotoxicity). Shoda na úrovni materiálu je potvrzena ASTM F136 (23. stupeň pro implantáty) a ISO 5832-3 . Všimněte si, že někteří pacienti vykazují citlivost na vanad; v těchto případech slitiny bez vanadu jako např Ti-6Al-7Nb (ISO 5832-11) jsou místo toho specifikovány.

Q4: Lze svařovat titanovou tyč a jaká opatření jsou vyžadována?

Titanovou tyč lze svařovat pomocí GTAW (TIG) svařování s těsnícím drátem. Kritickým požadavkem je stínění inertním plynem : titan absorbuje kyslík, dusík a vodík při teplotách nad 400 °C, což způsobuje křehnutí. To vyžaduje zadní a zadní plynové štíty (99,999% argon), čistotu oblasti svaru (IPA utěrka, bez mastnoty) a přísnou meziprůchodovou kontrolu teploty pod 150 °C. Kvalita svaru je ověřena podle AWS D1.9 (strukturní titan) popř ASME sekce IX (tlakové zařízení). Tepelné zpracování po svařování (PWHT) při 540–600 °C ve vakuu nebo argonu se používá ke zmírnění zbytkového napětí u svařenců 5. stupně.

Otázka 5: Jak se titanová tyč v porovnání s hliníkovými slitinami z hlediska úspory hmotnosti v letectví liší?

Slitiny hliníku (např. 7075-T6: UTS 572 MPa, hustota 2,81 g/cm³, specifická pevnost ~204 MPa·cm³/g) odpovídají nebo mírně překračují titan třídy 5 ve specifické pevnosti při pokojové teplotě. Titan však zachovává plné mechanické vlastnosti do 315 °C kde hliník prudce degraduje nad 150 °C. Titan také poskytuje vynikající odolnost proti korozi bez povrchové úpravy a nabízí vyšší práh únavy. Technická volba je: hliník pro netepelné konstrukce citlivé na náklady; titan pro aplikace v horkém řezu, kritické z hlediska únavy nebo v korozivním prostředí, kde je také omezena hmotnost.
