Jak si vybrat průmyslové titanové kulaté disky: Průvodce kupujícího

Proč titanové kulaté disky stojí za prémii

Poměr pevnosti k hmotnosti titanu je zhruba dvojnásobek nerezové oceli přibližně o 40 % nižší hmotnosti. Jeho odolnost proti korozi v mořské vodě, v prostředí bohatém na chlór a v lidských tělních tekutinách je nesrovnatelná s většinou běžných kovů. Pro náročné průmyslové aplikace tyto vlastnosti ospravedlňují cenovou přirážku, která obvykle běží 5–10× vyšší než nerezová ocel 316L za kilogram.

Kulaté kotouče se konkrétně používají jako sedla ventilů, oběžná kola čerpadel, polotovary přírub, součásti výměníků tepla, polotovary chirurgických implantátů a armatury leteckých přepážek. Geometrie – plochá, kruhová a symetrická – z nich činí univerzální výchozí body pro CNC obrábění.

Pochopení jakosti titanu: Nejdůležitější rozhodnutí

Titan není jediný materiál. Existuje více než 30 jakostí označených ASTM, ale většina průmyslových kupujících pracuje v rámci krátkého seznamu šesti. Výběr špatné třídy je ta nejdražší chyba, kterou můžete udělat.

Stupeň 2 je výchozí pro většinu průmyslových kupujících protože vyvažuje odolnost proti korozi, obrobitelnost a dostupnost. Upgradujte na stupeň 5 pouze tehdy, když to vyžaduje konstrukční zatížení. Vyberte stupeň 7 nebo stupeň 12, pokud prostředí obsahuje redukční kyseliny, které by napadaly standardní stupně CP.

Rozměrové specifikace: Co měřit a ověřovat

Titanový kulatý disk má čtyři klíčové rozměry. Každý musí být jasně specifikován ve vaší objednávce, aby se předešlo nesprávným dílům.

Vnější průměr (OD)

Standardní skladové disky jsou k dispozici od Vnější průměr 10 mm až 1 000 mm , ačkoli většina skladových zásob se shlukuje mezi 50 mm a 500 mm. U OD nad 600 mm očekávejte dodací lhůty na zakázku 8–14 týdnů. Specifikujte třídu tolerance: h11 (±0,1–0,4 mm) pro všeobecné průmyslové použití nebo h8/h9 pro přesné montáže.

Tloušťka

Disky se obvykle pohybují od Tloušťka 1 mm až 150 mm . Pod 3 mm se rovinnost stává kritickou – deformace během válcování za tepla může způsobit chyby rovnoběžnosti přesahující 0,5 mm na 100 mm, což je nepřijatelné pro aplikace ventilů nebo těsnění. Určete toleranci rovinnosti (např. ≤0,2 mm celkové házení indikátoru) na jakémkoli kotouči tenčím než 5 mm.

Tloušťka-to-Diameter Ratio

Poměr pod 1:10 (tloušťka menší než 10 % průměru) je považován za tenký kotouč a je náchylný k deformaci během obrábění a tepelného zpracování. Pokud vaše aplikace vyžaduje poměr nižší než 1:15, vyžádejte si žíhání s odlehčením pnutí jako součást podmínky dodávky.

Hmotnost a hmotnostní tolerance

U rotujících dílů, jako jsou oběžná kola, záleží na toleranci hmotnosti stejně jako na toleranci rozměrů. Zadejte maximální odchylku hmotnosti ±0,5 % pokud bude kotouč použit ve vyvážené rotační sestavě. Nevyvážené kotouče ve vysokorychlostních aplikacích mohou způsobit vibrace, které poškozují ložiska během tisíců provozních hodin.

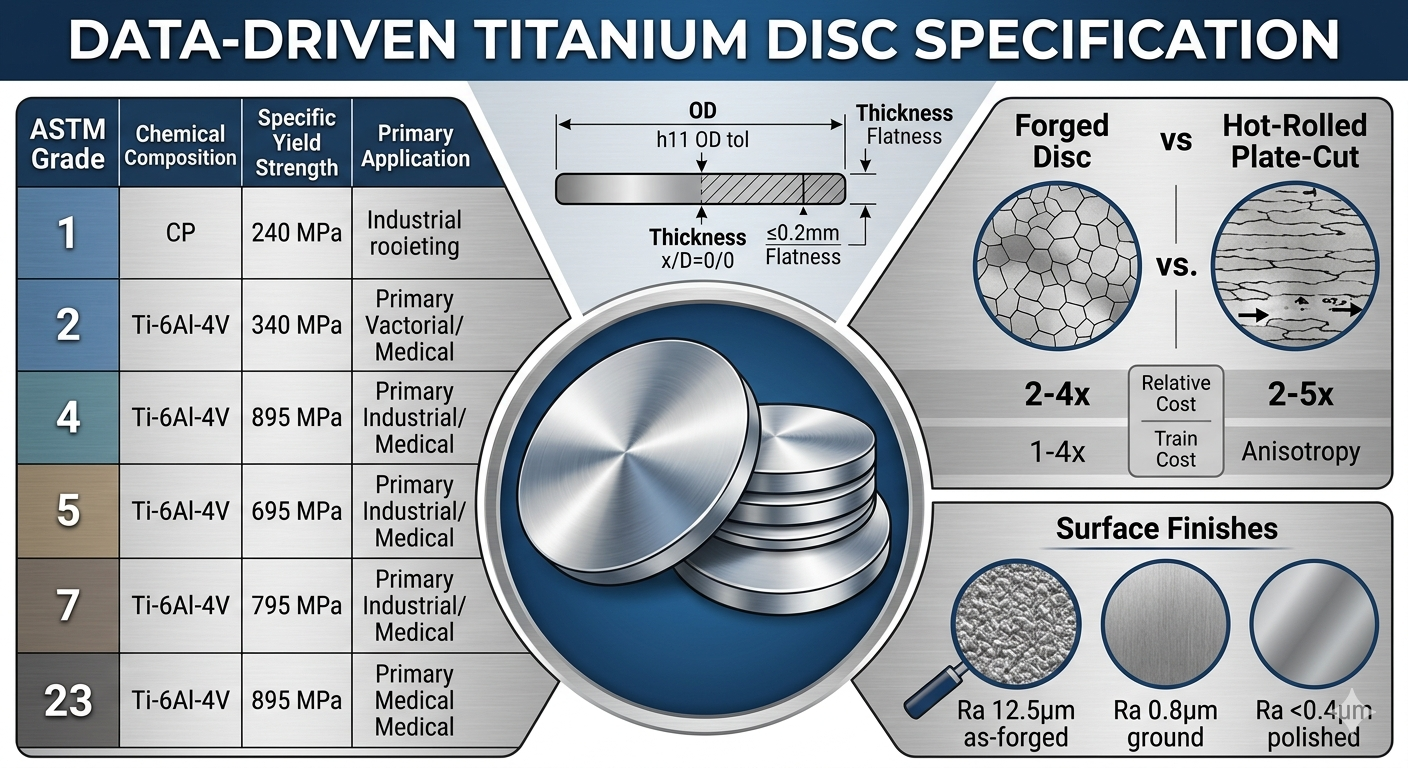

Výrobní metoda: Kované vs. válcované vs. řezané z tyče

Jak byl disk vyroben, přímo ovlivňuje jeho mechanické vlastnosti a vnitřní integritu. Na trhu dominují tři výrobní cesty:

• Řez kotoučů / plechů válcovaných za tepla: Nejekonomičtější varianta. Titanová deska je válcována za tepla na tloušťku, poté je kruhový polotovar řezán plazmou nebo vodním paprskem na vnější průměr. Struktura zrn je směrová (anizotropní), což může snížit únavovou životnost o 10–20 % oproti kovaným dílům při určitých orientacích zatížení.
• Kovaný disk: Sochor je lisován podle tonáže do tvaru téměř čistého disku. To zjemňuje strukturu zrna, eliminuje poréznost a vytváří izotropní mechanické vlastnosti. Letecké a lékařské aplikace téměř vždy vyžadují kování. Cena je obvykle 2–4× válcovaný plech.
• Disk vyříznutý z kulaté tyče: Kulatá titanová tyč se nakrájí na požadovanou tloušťku. To zachovává jemnou, tepanou strukturu tyčového materiálu a je ideální pro malé vnější průměry (pod 100 mm). U velkých průměrů je to na kilogram dražší než plátové.

Pro běžné průmyslové použití (příruby, distanční vložky, nekritické konstrukční použití) jsou kotoučové řezané kotouče cenově výhodné. U cyklicky zatěžovaných dílů nebo dílů kritických z hlediska bezpečnosti vždy uveďte kované.

Možnosti povrchové úpravy a kdy na každém záleží

Povrchová úprava ovlivňuje výkon těsnění, únavovou pevnost, biokompatibilitu a následné náklady na obrábění. Dodavatelé nabízejí několik standardních podmínek:

• Válcované za tepla / kované (Ra 3,2–12,5 µm): Přítomna okuje. Nejnižší náklady. Ve většině aplikací vyžaduje před použitím opracování. Vhodné jako surový vývar.
• Mořené / zbavené vodního kamene (Ra 1,6–6,3 µm): Moření kyselinou odstraňuje okuje a obnovuje pasivní oxidovou vrstvu. Dobré pro odolnost proti korozi bez obrábění. Společné pro komponenty chemického průmyslu.
• Uzemnění (Ra 0,4–1,6 µm): Ploché broušené plochy jsou vyžadovány pro těsnicí povrchy, přesná těsnění těsnění a optické držáky. Obvykle přidává 15–50 USD/disk za malé OD, výrazně více za velké.
• Leštěné (Ra <0,4 µm): Elektrolyticky nebo mechanicky leštěné. Povinné pro implantabilní zdravotnické prostředky (shoda s normou ISO 10993) a hygienické povrchy pro styk s potravinami/farmaceutickými přípravky.
• Eloxováno: Elektrochemická oxidová vrstva pro barevné kódování, zvýšená povrchová tvrdost (~400 HV) nebo zlepšené dielektrické vlastnosti. Eloxování typu II je běžné v prostředí leteckého MRO.

Materiálové certifikace a požadavky na sledovatelnost

Nikdy nekupujte průmyslové titanové kotouče bez protokolu o zkoušce materiálu (MTR). Legitimní MTR dokumentuje chemické složení (splňující ASTM B265, AMS 4928 nebo ekvivalent), výsledky mechanických zkoušek (mez kluzu, UTS, prodloužení), číslo tepla/šarže a akreditaci závodu (typicky ISO 17025 nebo NADCAP).

Pro konkrétní regulovaná odvětví platí další certifikace:

• Letectví: AMS 4928 (třída 5 bar/polotok), AMS 4911 (list/deska), formulář FAA 8130-3 nebo formulář 1 EASA pro letově způsobilé díly.
• Lékařské/implantovatelné: ASTM F67 (CP titan), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, testování biokompatibility podle ISO 10993.
• Tlakové nádoby / potrubí: ASME sekce II, část B (ASTM B265 pro pás/plech/desku), PED 2014/68/EU pro evropské trhy.
• Jaderné: ASTM B265 Grade 12 nebo 16, s doplňkovou NDE (ultrazvuková nebo radiografická kontrola) a ASME NCA-3800 pořizovací dokumentací.

Požadujte plnou sledovatelnost tepla. Renomovaný dodavatel může vysledovat jakýkoli disk zpět k původnímu číslu tepla taveniny v titanové mlýně – kritické pro analýzu poruch a regulační audity.

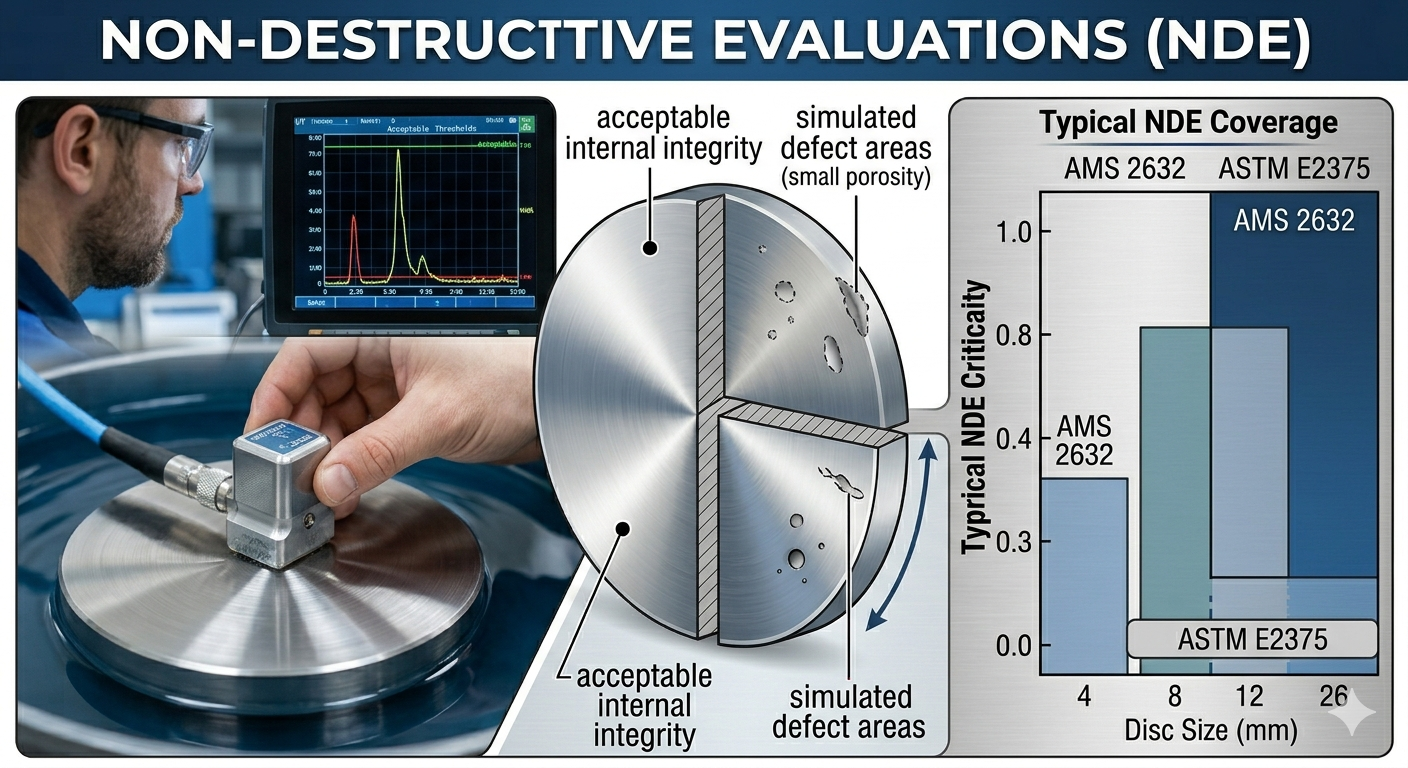

Nedestruktivní hodnocení: Kdy jej vyžadovat

Vnitřní vady — pórovitost, inkluze, laminace — nelze vizuálně zjistit. U disků, které přenesou konstrukční zatížení nebo budou použity v kritických sestavách, uveďte NDE v objednávce. Mezi běžné metody patří:

• Ultrazvukové testování (UT): Primární metoda NDE pro titanové kotouče o tloušťce nad 12 mm. Detekuje podpovrchové objemové vady. Specifikujte kritéria přijatelnosti podle AMS 2632 nebo ASTM E2375.
• Kontrola průniku kapalin (LPI/FPI): Detekuje praskliny a poréznost povrchu. Nízká cena (~ 10–30 USD za disk pro standardní velikosti). Specifikujte podle ASTM E1417 nebo AMS 2647 pro letectví a kosmonautiku.
• Radiografické testování (RT): Rentgenové nebo gama záření pro složité vnitřní struktury. Používá se pro velké kované disky v jaderných a tlakových nádobách.

Jako praktické pravidlo: vyžadují LPI pro všechny disky kritické z hlediska bezpečnosti a UT pro kované disky o tloušťce větší než 25 mm . U běžných průmyslových zásob pod mírným zatížením může být NDE pro kontrolu nákladů vynecháno.

Strategie sourcingu: Mill Direct vs. Distributor vs. Spot Market

To, kde nakupujete, ovlivňuje cenu, dodací lhůtu, kvalitu dokumentace a riziko padělání – to vše je významným problémem v dodavatelském řetězci titanu.

Mill Direct

Nákup přímo od prvovýrobců (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) poskytuje nejlepší sledovatelnost a nejnižší cenu za kilogram při objemu. Minimální objednací množství obvykle začíná na 500–2 000 kg , s dodací lhůtou 12–20 týdnů pro vlastní rozměry. Nejlepší pro velkoobjemové, dlouhodobé programy.

Certifikovaný distributor

Distributoři s certifikací AS9120B nebo ISO 9001 přepravují zásoby nařezané na velikost s plnou sledovatelností MTR. Dodací lhůty jsou obvykle 1–3 týdny pro standardní třídy a velikosti. Cenová prémie oproti přímému mlýnu je 15–40 %, ale minimální objednací množství je mnohem nižší (někdy jen jeden kus). Toto je správný kanál pro většinu průmyslových kupujících.

Spotový trh / Online tržiště

Online tržiště a spotoví obchodníci mohou nabízet atraktivní ceny, ale nesou zvýšené riziko padělků a chybného zařazení. Vyšetřování FAA v roce 2019 zjistilo, že titanové díly s falešnými MTR v dodavatelském řetězci pro letectví a kosmonautiku – problém, který přetrvává v celém průmyslu. Nikdy nekupujte titanové kotouče kritické z hlediska bezpečnosti od neověřených spotových dodavatelů bez nezávislého chemického ověření (analýza XRF nebo OES).

Cenové standardy a nákladové ovladače

Ceny titanu jsou nestálé a vázány na ceny surové houby, náklady na energii a cykly poptávky v letectví. Přibližné cenové rozpětí distributorů pro skladové disky (podle nedávných údajů o trhu) však poskytují užitečná měřítka:

Největší nákladové faktory kromě surovin jsou: požadavky NDE (10–25 %), těsné tolerance (15–40 %), povrchové broušení (15–100 USD za kotouč) a certifikační dokumentace (50–200 USD na objednávku pro papírování NADCAP/AS9100).

Praktický kontrolní seznam před zadáním objednávky

Pomocí tohoto kontrolního seznamu si před odesláním žádosti o cenovou nabídku (RFQ) ověřte, zda je vaše specifikace nákupu kompletní:

1. Určený stupeň slitiny (např. stupeň 2 podle ASTM B265 nebo Ti-6Al-4V podle AMS 4928)
2. Vnější průměr s uvedenou toleranční třídou (např. 150 mm ±0,2 mm)
3. Tloušťka with flatness tolerance if below 10 mm
4. Zadaná výrobní cesta (kované / válcované / řezané tyčemi)
5. Uvedený dodací stav (žíhaný, STA, válcovaný)
6. Požadavek na povrchovou úpravu (mořený, broušený na Ra 0,8 µm, leštěný, eloxovaný)
7. Uvedené požadavky NDE (LPI podle ASTM E1417, UT podle AMS 2632 nebo žádné)
8. Požadované dokumenty o certifikaci a sledovatelnosti (MTR, C of C, heat number)
9. Množství a jakýkoli rozložený harmonogram dodávek
10. Požadavky na balení (jednotlivě zabalené, bariéra proti vlhkosti, stohování bez přímého kontaktu)

Kompletní RFQ, která pokrývá všech deset bodů, vytvoří srovnatelné, jablko-jablečné nabídky od více dodavatelů a dramaticky sníží riziko obdržení dílů, které selžou při vstupní kontrole.
